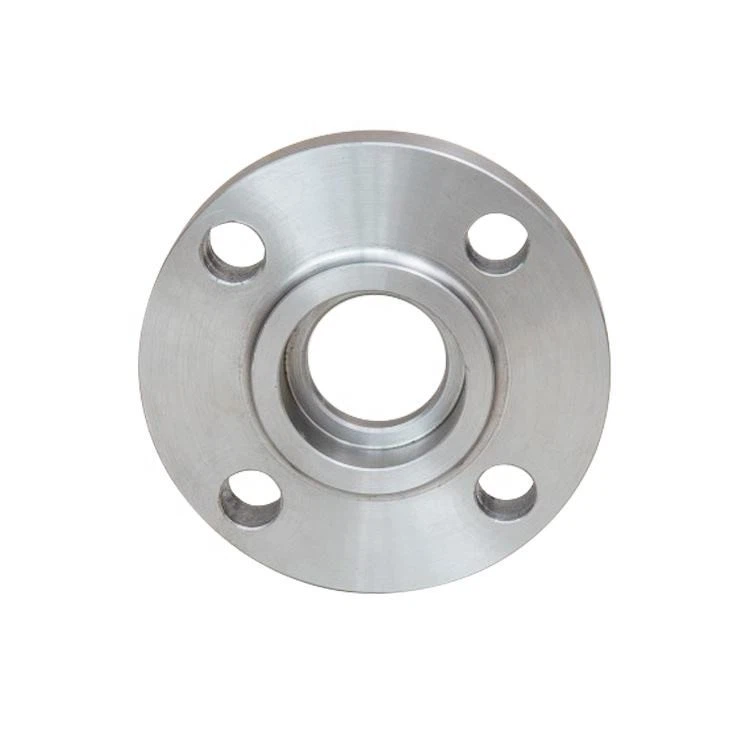

Фланец под приварку враструбупрощенно, как фланец SW, он имеет углубление (например, заплечик) в отверстии фланца, это заплечик служит направляющей для установки глубины трубы, которая вставляется во фланец. Приварной фланец в раструбе изначально был разработан для трубопроводной системы малого диаметра под высоким давлением.
Вставьте конец трубы во фланец, приваренный в раструб, до тех пор, пока нижняя часть трубы не коснется области плеча, оттяните вставленную трубу на расстояние 1,6 мм (1/16 дюйма), затем выполните угловую сварку. Суть в том, чтобы создать компенсационный зазор (1 угловой шов) между фланцем и трубами или фитингами.
Как создается фланец под приварку враструб
Приварной фланец с раструбом впервые стал использоваться в пароперегревателях из нержавеющей стали, чтобы избежать растрескивания, вызванного термическими напряжениями в процессах нагрева, и после многих лет разработки он стал стандартным применением для всех типов материалов.
Типы торцевых поверхностей приварных фланцев в раструбе
Приварные фланцы в раструбе, включая тип RF и тип RTJ, которые аналогичны другим типам приварных фланцев (надеваемые, приварные с горловиной или глухие фланцы).
Тип РФ
Тип RTJ
Форма приварного фланца в раструбе аналогична накидному фланцу, но имеет уступ во внутреннем отверстии.
|
Размер
|
От 1/2″ до 48″ DN10~DN5000
|
|
Стандарты фланцев
|
ANSI, MSS, AWWA, DIN, UNI, JIS, BS, EN1092, ГОСТ, SABS
|
|
Номинальное давление
|
Класс 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов
|
|
АНСИ Б16.5
|
6Бар 10Бар 16Бар 25Бар 40Бар / PN6 PN10 PN16 PN25 PN40, PN64
|
|
ДЖИС
|
5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
|
|
УНИ
|
6Бар 10Бар 16Бар 25Бар 40Бар
|
|
RU
|
6Бар 10Бар 16Бар 25Бар 40Бар
|
|
Покрытие
|
Черная масляная краска, анти-краска, оцинкованная, желтая прозрачная, холодное и горячее цинкование
|
|
Процесс
|
Кованый
|
|
Сертификаты испытаний
|
Сертификат сырья
100% отчет о рентгенографическом тестировании Отчет о проверке третьей стороной и т. д. |
|
Технология производства
|
Кованые, термообработанные и механически обработанные
|
|
Типы
|
Приварная горловина, глухая, надеваемая-на, гнездовая-приварная, резьбовая, с отверстием, очковая жалюзи
|
|
Использование и применение
|
Улучшители битума.
Заводы по переработке тяжелой нефти.
Атомная энергетика (в основном бесшовная). Нефтехимия и кислоты. |
Принцип работы
Он образует прочное соединение путем вставки трубы в раструб фланца и последующей сварки ее на месте. Во время сварки угловые сварные швы выполняются на конце трубы и на внешней стороне фланца, а иногда при высоких-напряжениях выполняется внутренняя сварка для повышения прочности и герметичности соединения. Этот метод соединения может эффективно передавать давление и силу, обеспечивая безопасную эксплуатацию трубопроводной системы.
Преимущества и недостатки
Преимущества: Процесс сварки относительно прост, удобен в эксплуатации, качество сварки легко гарантировать; по сравнению с фланцами с резьбой снижает риск протечек; поскольку сварка выполняется снаружи, она не приведет к повреждению внутренней части трубопровода, что благоприятно сказывается на прохождении среды; он обладает высокой прочностью и герметичностью, выдерживает высокое давление и вибрацию.
Недостатки: Монтаж и демонтаж относительно сложны, требуют профессионального сварочного оборудования и технического персонала; если после завершения сварки необходимо заменить фланец или трубопровод, затраты на техническое обслуживание будут высокими; он не подходит для случаев, требующих частой разборки и установки; для трубопроводов большого-диаметра затраты на изготовление и установку фланцев под приварку в раструбе высоки.
Конструктивные особенности
Способ подключения: Конец трубы вставляют в ступенчатую часть фланцевого кольца, сварку производят на конце трубы и на внешней стороне. Существует два типа: с шейкой и без-горловины. Фланец трубы с шейкой имеет хорошую жесткость и небольшую сварочную деформацию.
Характеристики размера: обычно это относится к трубам небольшого-диаметра, обычно от 1/2 дюйма (DN15) до 3 дюймов (DN80), хотя в некоторых стандартах может указываться больший диапазон размеров.
Области применения
Нефтехимическая промышленность: В таких процессах, как переработка нефти и химическое производство, он используется для соединения различных трубопроводов для транспортировки нефти, химического сырья, промежуточных продуктов и готовой продукции, таких как трубопроводы для транспортировки сырой нефти и соединительные трубопроводы между реакторами химических продуктов.
Энергетика: он используется в трубопроводах пара, питательной и циркуляционной воды электростанций, способных выдерживать высокие-температуры и высокие-давления для обеспечения стабильного производства электроэнергии.
Судостроительная промышленность: Обычно используется в энергосистемах, топливных системах и системах охлаждения забортной водой на судах для соединения различных трубопроводов, обеспечения нормального плавания судов и правильной работы оборудования.
Фармацевтическая промышленность: Используется для соединения трубопроводов между фармацевтическим оборудованием, требующим хорошей герметичности и коррозионной стойкости, для обеспечения гигиены и безопасности процесса фармацевтического производства.
Пищевая промышленность и производство напитков: В пищевой промышленности и производстве напитков для транспортировки таких веществ, как молоко, фруктовый сок и пиво, используются различные трубопроводы для транспортировки жидкости. Материалы, используемые для изготовления этих трубопроводов, должны соответствовать стандартам пищевой гигиены, обеспечивая надежность и хорошую-герметизацию соединений.
