Чугунные задвижки F5 широко используются в качестве регулирующих и запорных устройств в трубопроводах, таких как водопроводная вода, канализация, строительство, нефтяная, химическая, пищевая, медицинская, текстильная, электроэнергетическая, судостроительная, металлургическая и энергетическая системы.
Краткие сведения
Имя: Задвижка F5
Тип: Задвижки
Размер порта: DN40-DN600 мм
Структура: Ворота
Давление: PN10/PN16/PN25
Корпус: ковкий чугун GGG40/50 или чугун GG25.
Клин: ковкий чугун GGG40/50+EPDM/NBR или с металлическим седлом.
Стержень: Нержавеющая сталь 2Cr13, SS304, SS316.
Покрытие: внутреннее и внешнее с наплавленным эпоксидным покрытием мин.250.

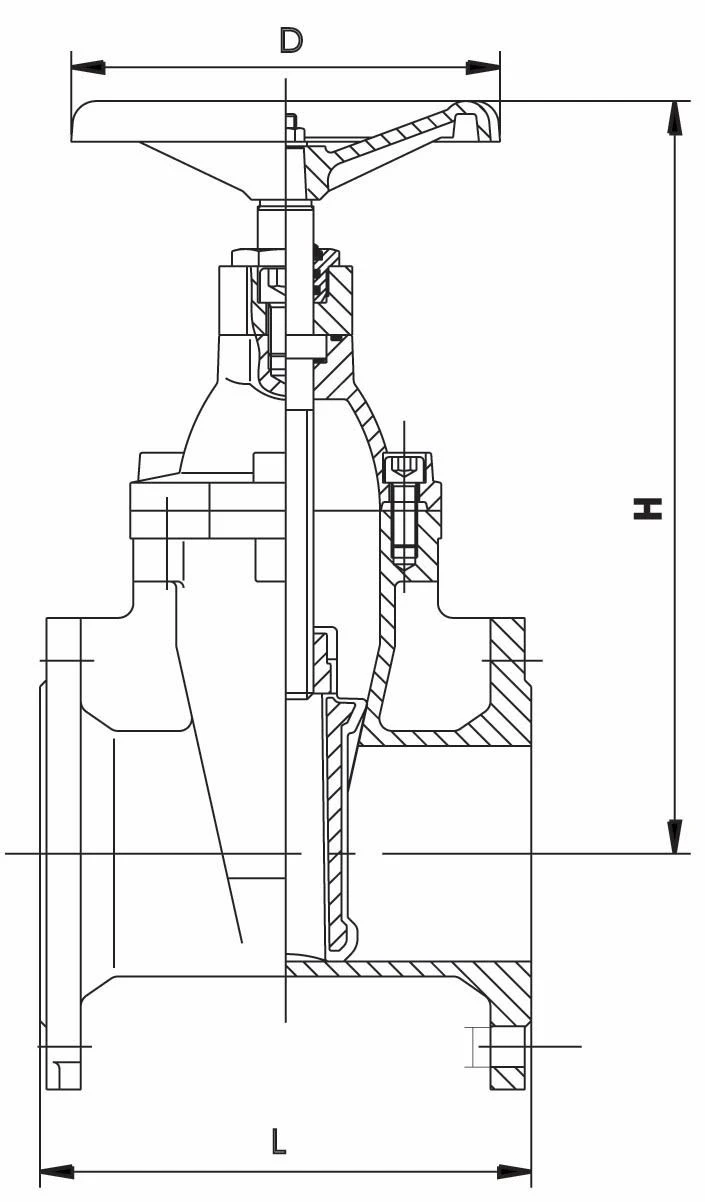

Задвижка F5
Пункт №. | Название детали | Спецификация |
1 | Тело | Ковкий чугун EN-GJS- 500- 7 |
2 | Клин | Ковкий чугун EN-GJS- 500- 7 |
3 | Клиновое покрытие | НБР/ЭПДМ EN 681-1 |
4 | Клиновая гайка | Медный сплав |
5 | Корень | Нержавеющая сталь X20 Cr13 |
6 | Прокладка капота | НБР/ЭПДМ EN 681-1 |
7 | Капот | Ковкий чугун EN-GJS- 500- 7 |
8 | Уплотнительное кольцо сзади | ЭПДМ/НБР |
9 | Шайба штока | ПТФЭ |
10 | уплотнительное кольцо | ЭПДМ/НБР |
11 | уплотнительное кольцо | ЭПДМ/НБР |
12 | Начинка Гайка | Медный сплав |
13 | Пылезащита | ЭПДМ/НБР |
14 | Маховик | Ковкий чугун EN-GJS- 500- 7 |
15 | Крышка штока | Ковкий чугун EN-GJS- 500- 7 |
